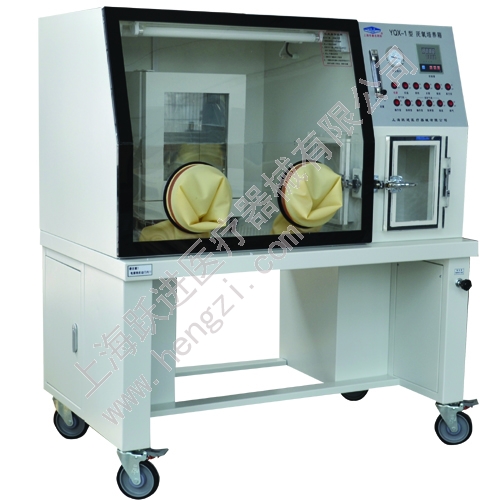

上海躍進厭氧培養箱YQX-I/YQX-II

適用范圍

該產品是一種可在無氧環境下進行細菌培養及操作的專用裝置，可培

養最難生長的厭氧生物，又能避免以往厭氧生物在大氣中操作時接觸

氧而死亡的危險性。

本產品獲上海市優秀新產品獎。

結構特點

該產品由恒溫培養箱，厭氧操作室、取樣室、氣路及電路控制系統、

相架、瓶架、熔蠟消毒器等部分組成。

設備具有以下主要特點：

>使用科學先進手段達到高精度、恒溫的厭氧環境，便于操作者在厭氧

環境中進行操作和對厭氧菌培養。

>溫控采用微電腦智能控溫儀，能準確直觀地反映箱內實際溫度，加上

有效的限溫保護裝置，安全可靠。

>箱內裝有紫外線殺菌燈，氣體經過濾后進入箱內，可有效地避免細菌

污染。

>氣路裝置，可任意調節流量，能任意輸入各種所需氣體。

>操作室均由不銹鋼板制成，其前窗采用厚透明耐沖擊特種玻璃板制成，

操作使用專用手套可靠舒適、靈活、使用方便。

>操作室內備有特殊接種棒滅菌器，并附設有試驗架、熔蠟消毒裝置，

還裝有除氧催化器。

YQX-II 型還具有下列特點

>使用科學先進手段達到高精度，恒溫的厭氧環境中進行操作和對厭氧

菌培養。

>溫控采用液晶大屏顯示微電腦控制（帶定時）能準確直觀地反映箱內

實際溫度，加上有效的限溫保護，安全可靠。

>氣路開關采用輕觸式開關控制電磁閥，操作靈活。

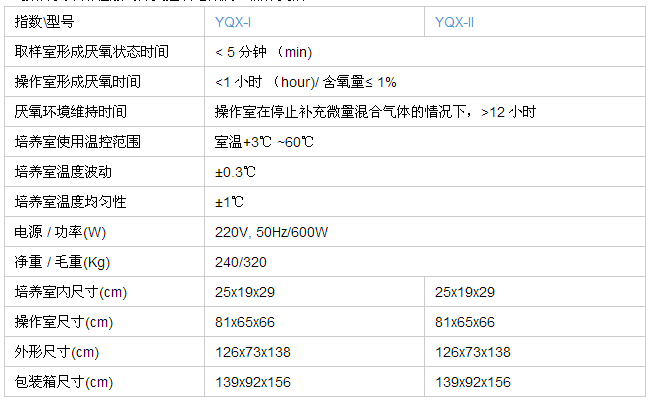

(2) 溫度均勻度 ≤±1 ℃培養室溫度范圍  室溫+3℃至60℃。

(3) 溫度波動度 ≤±0.3 ℃

(4) 厭氧等級  含氧量≤1%

(5) 取樣室形成厭氧狀態時間 ≤5分鐘

(6) 取樣室形成厭氧方式   真空+氣體置換式（99.99%氮氣 或 氫氣5%二氧化碳10%氮氣85%組成的混合氣）

(7) 操作室形成厭氧狀態時間 ≤1小時

(8) 操作室形成厭氧方式   氣體置換式（99.99%氮氣 或 氫氣5%二氧化碳10%氮氣85%組成的混合氣）+微流量控制

(9) 操作室厭氧環境維持時間 在停止補充微量混合氣體的情況下 ＞12小時

(10) 厭氧形成控制方式   手工，按鍵操作。

二．溫度控制器：

特色說明

(1) 溫度傳感器 溫度： DIN A 級Φ5mm SUS 不銹鋼制PT 100?×1 支   。                                                      箱溫控制×1支  。

(2) 溫度控制方式   P.I.D自動演算+ Fuzzy 控制。

(3) 溫度轉換  采微電腦線性補償校正。

(4) 顯示界面

LCD液晶屏顯示， 英文顯示，按鍵輸入方式。

II型：LED數碼管顯示， 英文顯示，按鍵輸入方式。

(5) 定時范圍  1.  1~9999分鐘 ；2.無定時連續運行

(6) 人性化操作

     a. 自動控制 溫度電熱輸出功率調整，P.I.D微積分控制… 等。

     b. 安全自檢 主要系統部件安全自檢， 當有異常發生時經由控制器指示狀態并停止加熱。

主要功能

(1) 溫度顯示精度   0.1℃ 。

(2) 濃度顯示精度   0.1% 。

(3) 溫度控制精度   ± 0.1℃ 。

(4) 濃度控制精度   ± 0.1% 。

(5) 偏差值校正 溫度偏差值補償、校正功能。

(6) I/O 自檢   安全自檢功能， 異常發生時自動斷電保護及故障指示。

(7) 自動演算  微電腦自動演算P.I.D. ，配合固態繼電器功率控制，使溫度控制更為精確                                 （比例、積分、微分＋固態繼電器控制方式)。

(8) 溫度上下限保護  可設定溫度保護上下限。

(9) 保護裝置  控制器監視安全保護系統及預防式的故障自檢控制。

三．結構與材質：

(1) 培養室內箱材質  SUS-304 不銹鋼鏡面板。

(2) 操作室內箱材質  SPCC 冷軋鋼板靜電粉體烤漆處理。

(3) 外部材質  SPCC 冷軋鋼板靜電粉體烤漆處理。

(4) 保溫材質  高密度聚苯乙烯泡沫塑料及超細玻璃纖維棉。

(4) 箱門

     a. 培養箱觀察窗  鋼化玻璃視窗。

     b. 取樣、操作室箱門   透明防彈玻璃。

     c. 操作室箱蓋   透明壓克力。

(5) 移動及支撐 滑輪移動調整擺放位置，前輪可鎖止以固定位置*4只(200kg/ 輪)。

(6) 擱板 不銹鋼條柵擱板×2 塊 ；每層可調高度50 ㎜。

四．溫度電熱及循環：

(1) 送風方式  高阻抗馬達離心風機。送風方式為水平出風弧形循環設計。

(2) 加熱系統  微電腦智能型自動控制電熱功率平衡調溫+溫度自保護加熱器。

五．安全保護裝置：

(1) 斷路器   小型開關斷路器。

(2) 控制器內部保護

     a. 溫度傳感器   斷路或短路(超量程)。

     b. 超溫保護 設定溫度的高溫保護設定。

(3) 外部故障偵測保護

     a. 電熱保護 加熱器溫度自保護器。

(4) 故障異常報警   故障異常發生時，自動斷電熱保護，發出報警音。

六．附件：

（1）.  含產品使用說明書、簡易故障排除說明、產品維護說明×1。

（2）.  保險絲×1

（3）.  真空泵×1

（4）.  合格證×1

七．使用電源：  1? 220V 50Hz

八．供氣要求：  氣體純度99.99%   0.5Mpa  連續供氣 。

九．周圍環境：  可容許使用的環境溫度范圍：5~35 ℃ ，
